Mic giao diện Dante

DWP22X là bảng giao diện Dante hiệu suất cao, chuyển đổi hoàn hảo hai kênh Dante thành đầu ra âm thanh tương tự và hai đầu vào âm thanh tương tự cho mạng Dante. Mô hình DWP22X-UA được thiết kế cho các hộp sau gang theo kiểu US, trong khi DWP22X-EU được điều chỉnh cho các hộp trở lại của châu Âu.

Để thiết lập, chỉ cần kết nối cổng RJ45 với công tắc Ethernet bằng cáp CAT5, sau đó sử dụng bộ điều khiển Dante để định tuyến tín hiệu độ trễ thấp đến và từ các thiết bị khác trên cùng một mạng Dante. Điều này đảm bảo truyền âm thanh hiệu quả và đáng tin cậy trên mạng của bạn.

Bảng giao diện Dante Mic/Line 2 Inputs X 2 Đầu ra Các tính năng chính:

• Cung cấp giao diện Dante cho hai đầu vào / đầu ra

• Hai kênh âm thanh XLR hoặc dòng âm thanh tiêu chuẩn chuyển đổi thành mạng Dante

• Mic/Line có thể chọn trên mỗi đầu vào

• Mic/dòng điều chỉnh tăng từ -20 dB đến +20dB cho mỗi kênh đầu vào

• Công suất ảo 48V có thể chuyển đổi trên mỗi đầu vào cho micrô ngưng tụ

• Mỗi đèn LED tín hiệu/clip đầu vào âm thanh trên bảng điều khiển phía trước

• Hai cấp độ dòng đầu ra cân bằng XLR từ mạng Dante

• Hai kênh đầu ra trên bảng điều khiển phía sau (tương ứng với hai đầu ra XLR)

• Độ phân giải cao 24 bit chuyển đổi tương tự thành kỹ thuật số và kỹ thuật số thành tương tự

• Đèn LED chỉ ra trạng thái đồng bộ hóa nguồn và mạng trên bảng điều khiển phía trước

• Được cung cấp bởi nguồn điện 24VDC bên ngoài hoặc POE

• Hoạt động bình thường với công tắc mạng Bật POE

FHBAVTEC DANTE INTICE MIC/LINE 2 INPUTS X 2 Đầu ra Đặc điểm kỹ thuật

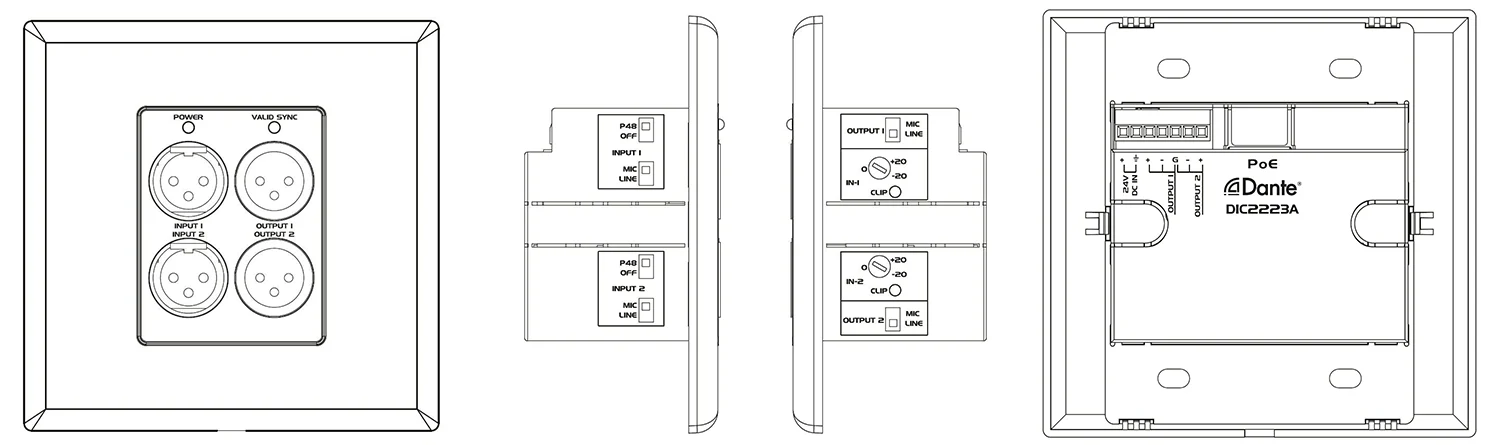

FHBAVTEC DANTE PANEL PANEL MIC/LINE 2 INPUTS X 2 Đầu ra hoạt động

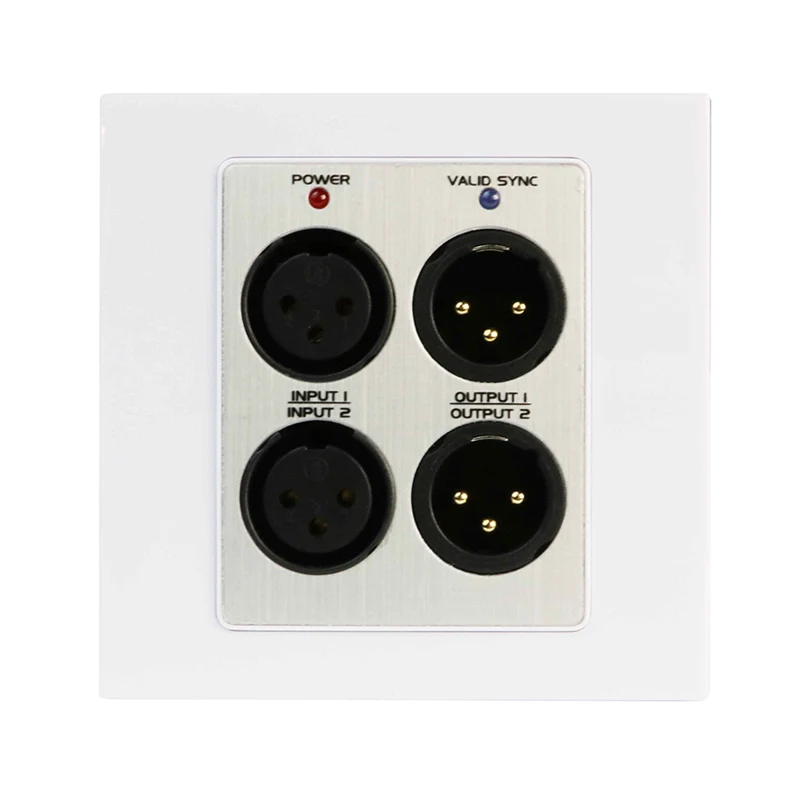

1. Hai đầu vào XLR, chấp nhận tín hiệu âm thanh MIC hoặc dòng.

2. Hai đầu ra XLR, có thể chọn cho tín hiệu âm thanh MIC hoặc dòng.

3. Chỉ báo LED công suất.

4. LED đồng bộ cho biết trạng thái của mạng Dante.

5. Bộ chọn đầu vào

Dòng: Chấp nhận nguồn dòng cân bằng hoặc không cân bằng.

MIC: Chấp nhận tín hiệu của micrô động hoặc ngưng tụ.

48V: Cung cấp công suất ảo 48V khi kết nối micrô Ondenser.

6. Bộ chọn đầu ra: T Đầu ra cho Line hoặc MIC với phạm vi khuếch đại khác nhau.

7. Điều khiển khuếch đại đầu vào: Điều chỉnh mức độ khuếch đại của tín hiệu đầu vào trên kênh đầu vào ACh.

8. Đèn LED clip tín hiệu trên mỗi kênh đầu vào

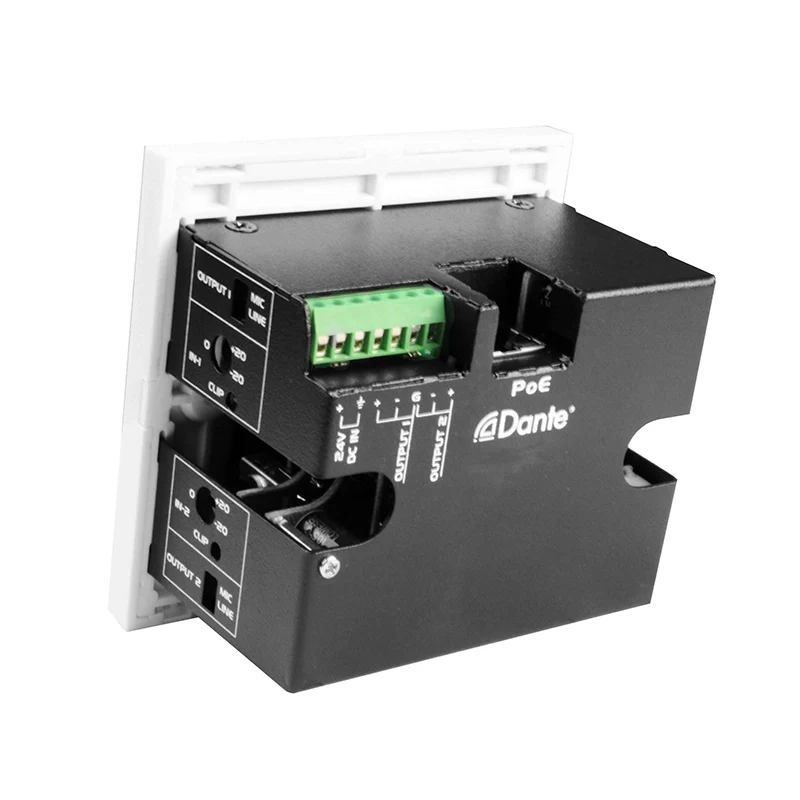

9. Đầu ra thiết bị đầu cuối Euro:

Chuyển đổi hai kênh Dante thành đầu ra dòng tương tự. Hai đầu ra này lại song song với bảng đầu ra n mặt trước.

10.RJ45 Cổng: Sử dụng CAT5 có thể kết nối với Dante Network.

Lưu ý: Khi sử dụng công tắc mạng bật POE, DWP22X có thể được cung cấp năng lượng và hoạt động từ POE.

11. Nguồn: Kết nối DC 24V với khối đầu cuối hoặc giắc đầu vào DC. Lưu ý: Nếu cả DC 24V và POE đều có mặt với DWP22X, thiết bị sẽ hoạt động từ DC 24V. Và khi DC 24V bị loại bỏ, công suất sẽ tự động chuyển sang PoE Power.

FHBAVTEC DANTE INTIE MIC/LINE 2 INPUTS X 2 Ứng dụng đầu ra

Giao diện 2Ch Dante 2 MIC/LINE INPUTS X 2 Đầu ra giao diện đầu ra là hoàn hảo cho các ứng dụng âm thanh chuyên nghiệp, như phòng hội nghị, thiết lập âm thanh trực tiếp, studio phát sóng và các hệ thống AV được cài đặt, trong đó cần phải chuyển đổi từ các yếu tố Dante sang Analog và Analog sang Dante. Thiết kế gắn trên tường của nó cho phép tích hợp sạch và hiệu quả vào các môi trường khác nhau trong khi duy trì hiệu suất âm thanh chất lượng cao.
