DB0202 là một đầu vào dòng chất lượng tuyệt vời nhiều đầu ra để chuyển đổi hai kênh Dante thành đầu ra âm thanh tương tự và hai đầu vào âm thanh tương tự thành mạng Dante.
Chỉ cần sử dụng cáp CAT5 để kết nối cổng RJ45 với công tắc Ethernet và sử dụng bộ điều khiển Dane Dante để định tuyến độ trễ thấp của tín hiệu đến/từ các thiết bị khác đã được kết nối trên cùng một mạng Dante. Dante DSP của chúng tôi, micro Dante, loa Dante.
* Cung cấp giao diện Dante cho hai đầu vào / đầu ra
* Hai kênh âm thanh mic hoặc dòng tiêu chuẩn chuyển đổi thành mạng Dante
* Mic/Line có thể chọn trên mỗi đầu vào
*Đạt được quyền kiểm soát trên từng đầu vào
* Đạt được kiểm soát trên các kênh đầu ra
* Cung cấp công suất ảo 48V cho mỗi đầu vào micrô ngưng tụ
* Chấp nhận đầu vào tín hiệu cân bằng hoặc không cân bằng

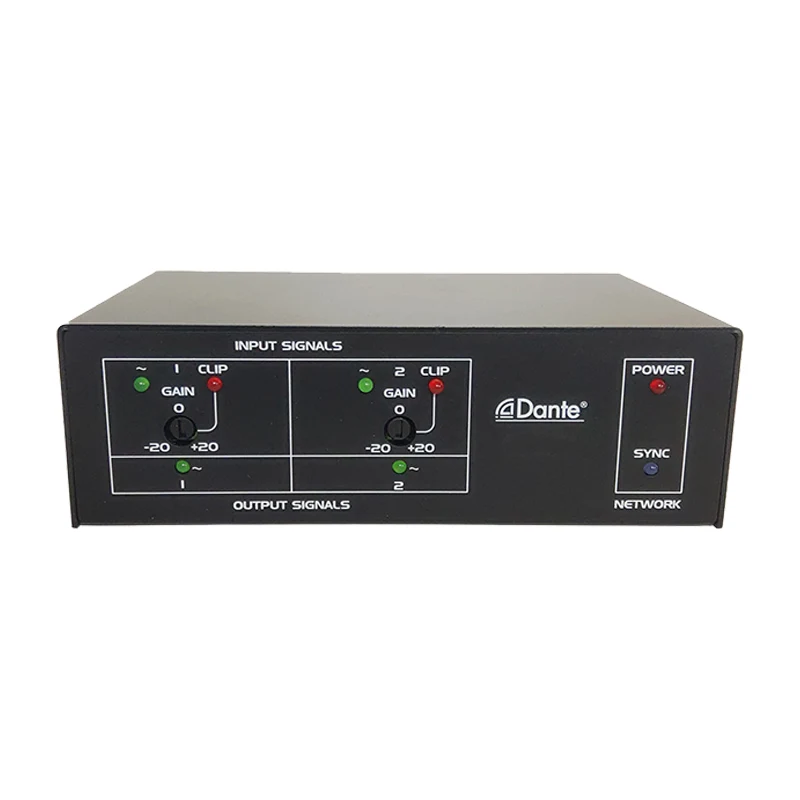

* Mỗi đèn LED tín hiệu/clip đầu vào âm thanh trên bảng điều khiển phía trước
* Mỗi đèn LED tín hiệu đầu ra âm thanh trên bảng điều khiển phía trước
* Hai cấp độ âm thanh cân bằng từ mạng Dante
* Độ phân giải cao 24 bit chuyển đổi tương tự thành kỹ thuật số và kỹ thuật số thành analog
* Đèn LED chỉ ra trạng thái đồng bộ hóa nguồn và mạng
* Được cung cấp bởi nguồn điện 24VDC bên ngoài
* Hoạt động bình thường với công tắc mạng Bật POE
|
Đầu ra của mạng Dante đến mức |
|
|
Đầu ra |
5p khối đầu cuối có thể tháo rời, cân bằng/không cân bằng |
|
Mức đầu ra |
-10 DBU danh nghĩa |
|
Mức đầu ra |
+10 DBU tối đa |
|
Điện áp đầu ra: |
+20dbu (@ 0db Gain đầu ra) |
|
Trở kháng đầu ra |
150 _ Cân bằng; 75 _ không cân bằng |
|
Đáp ứng tần số |
20 Hz đến 20 kHz (± 0,5 dB) |
|
THD+N |
<0,1% |
|
Tiếng ồn |
<-75db |
|
Crosstal |
<85 dB (20 Hz đến 20 kHz) |
|
Mic/Line Inputs to Dante Network |
|
|
Đầu vào mic |
|
|
Đầu vào |
7 pin Euro Terminal, cân bằng |
|
Nhận được |
Micrô ngưng tụ: 40 dB |
|
Micrô động |
60 dB |
|
Mức đầu vào cho +4 dbu |
-36 dbu (bình ngưng) |
|
|
-56 dbu (động) |
|
|
-36 dbu (tối đa) |
|
Trở kháng đầu vào |
40 __ |
|
Phantom Power |
48 v |
|
Đáp ứng tần số |
20 Hz đến 20 kHz (± 0,5 dB) |
|
THD+N |
<0,1% |
|
Tiếng ồn dưới +4 dbu |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz đến 120 Hz) |
|
Crosstalk |
<70 dB (20 Hz đến 20 kHz) |
|
Đầu vào dòng |
|
|
Đầu vào |
7 pin Euro Terminal, cân bằng |
|
Mức đầu vào cho +4 dbu |
+4 dbu (cân bằng); -10 dBV (không cân bằng) |
|
Trở kháng đầu vào |
> 40 _ |
|
Đáp ứng tần số |
20 Hz đến 20 kHz (± 0,5 dB) |
|
THD+N |
<0,1% |
|
Tiếng ồn dưới +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz đến 120 Hz) |
|
Crosstalk |
<75 dB (1 kHz, bất kỳ dòng nào cho bất kỳ kênh mic nào), |
|
|
<70 dB (20 Hz đến 20 kHz) |
|
Khoảng trống trên +4 dbu |
> 18 dB |
|
Kênh Dante |
|
|
Máy phát/máy thu |
2/2 |
|
Tốc độ truyền |
100 Mbps |
|
Nghị quyết |
16/24/32 bit |
|
Tốc độ lấy mẫu |
44,1 kHz, 48 kHz. |
|
Giao diện Dante |
RJ45 Jack |
|
Kết nối nguồn |
2 pin Euro Terminal, Power Jack |
|
Yêu cầu quyền lực |
24 VDC @ 180 Ma cộng với tải ma được kết nối hoặc POE |
|
Kích thước |
143mm (w) × 45mm (h) × 93mm (d) |
|
Cân nặng |
0,7kgs |

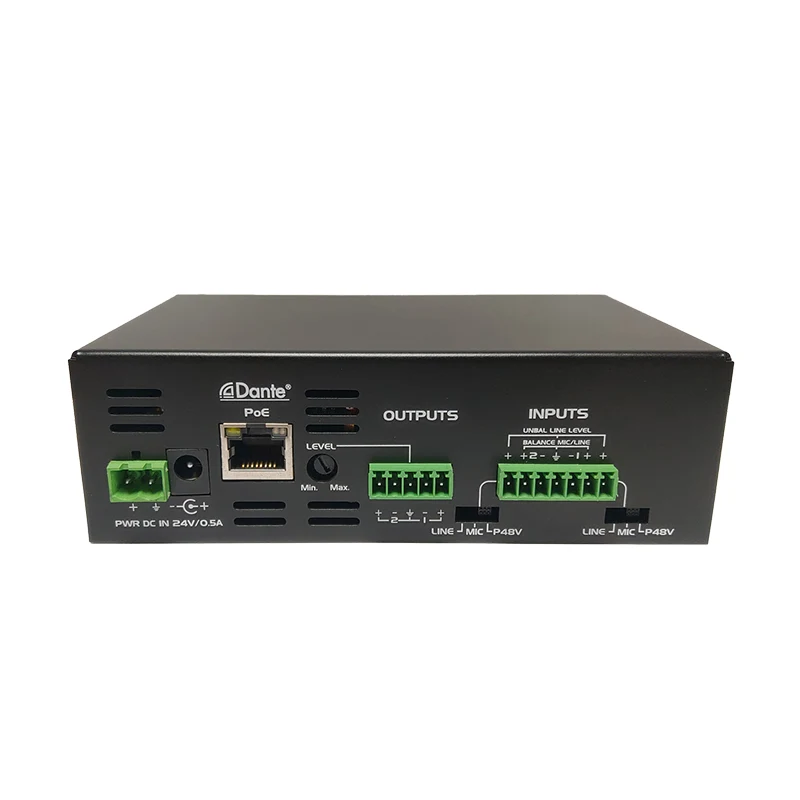

1. Khối lượng dòng: Kiểm soát đạt được mức đầu ra.
2. Đầu vào thiết bị đầu cuối Euro: Nhận tín hiệu âm thanh vào mạng Dante.
3. Cổng RJ-45: Sử dụng cáp CAT5 để kết nối với mạng Dante.
Lưu ý: Công tắc Ethernet cần phải có nguồn điện POE.
4. LED đồng bộ hóa: Cho biết trạng thái của mạng Dante.

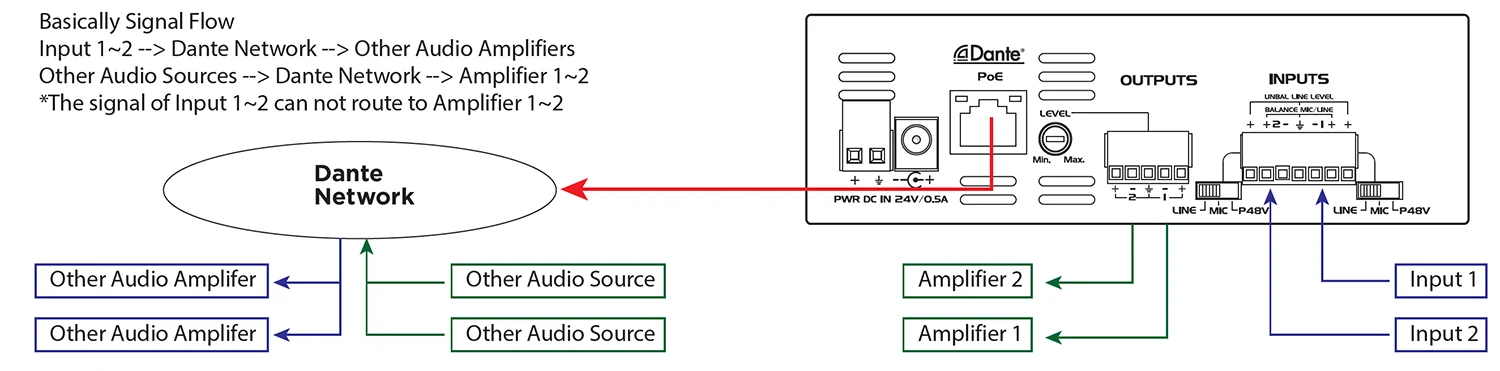

Giao diện 2ch Dante 2 MIC/LINE INPUTS X 2 Đầu ra có thể sử dụng trong hệ thống hội nghị AV của công ty.
Ưu điểm: Nó có thể tích hợp liền mạch với các mạng Dante AV hiện có và loại bỏ hệ thống cáp tương tự để chạy tín hiệu đường dài.
