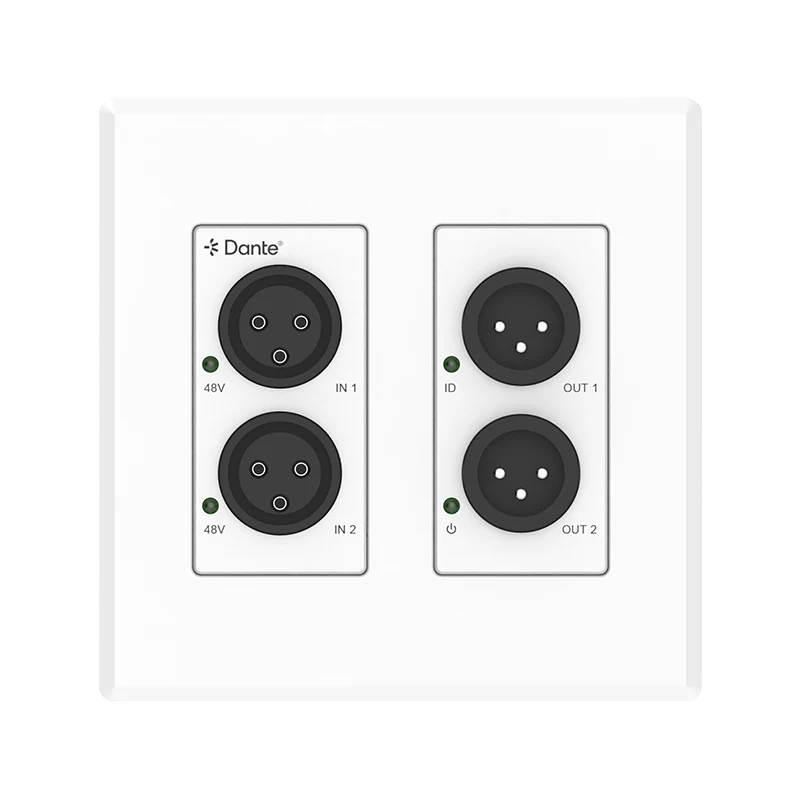

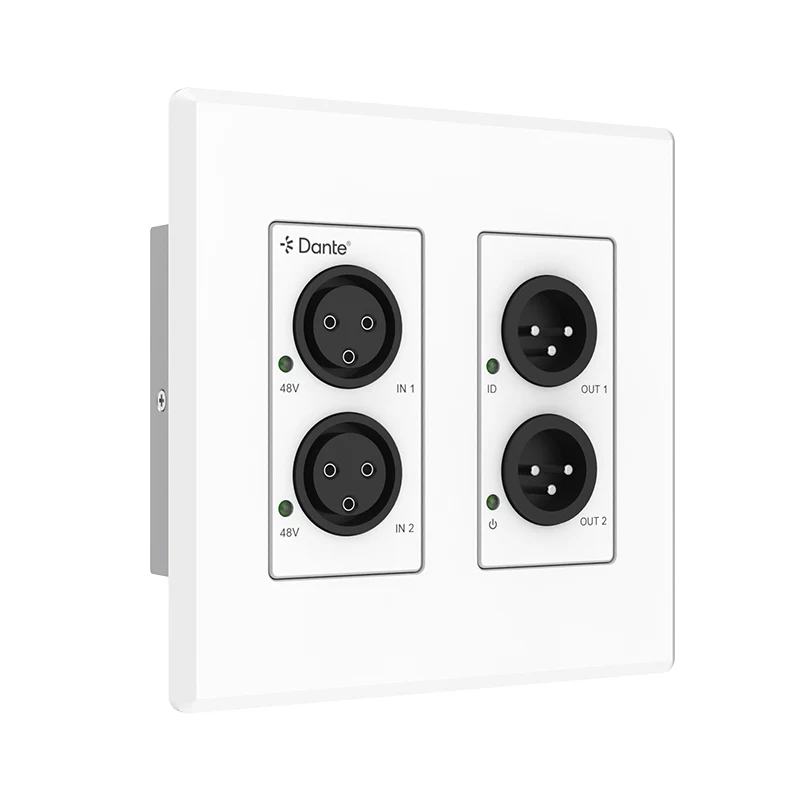

Bộ chuyển đổi Dante 2 kênh Analog XLR nhỏ gọn này sử dụng nền tảng Dante® Ultimo 2x2, kết nối liền mạch các thiết bị âm thanh analog truyền thống với mạng kỹ thuật số Dante®. Được thiết kế như một tấm treo tường 2-GANG tiêu chuẩn của Hoa Kỳ, nó cung cấp khả năng tích hợp linh hoạt cho cả hệ thống âm thanh cũ và hiện đại.
Đầu vào Analog: Độ nhạy có thể điều chỉnh với điều khiển chính xác 5 cấp để kết hợp tín hiệu tối ưu.
Analog Output: Mức tăng đầu ra có thể định cấu hình với điều chỉnh 5 cấp để phân phối cân bằng.
Tùy chọn nguồn kép: Hỗ trợ nguồn điện cục bộ 12V DC hoặc PoE (Cấp nguồn qua Ethernet) để cài đặt hợp lý.
Khả năng tương thích Dante® Plug-and-Play: Được chứng nhận về mạng âm thanh đáng tin cậy, độ trễ thấp.
Âm thanh sống động
Phát sóng
Ghi âm Studio với tích hợp Dante liền mạch
Phòng hội nghị
2x Đầu vào + 2x Đầu ra (Dante® in và Dante® out)
Âm thanh analog XLR cân bằng/không cân bằng
MIC Phantom 48V Nguồn và bật/tắt thông qua nút cứng
Kiểm soát độ nhạy đầu vào và mức tăng đầu ra để điều chỉnh các mức MIC/XLR khác nhau
Dante® hỗ trợ tốc độ lấy mẫu âm thanh 44.1/48/88.2/96KHz@24bit
Độ trễ của thiết bị Dante® có thể định cấu hình (hỗ trợ cấu hình 1, 2 hoặc 5ms bằng Bộ điều khiển Dante®)
Hỗ trợ truyền tải âm thanh AES67 RTP
PoE & tùy chọn nguồn điện cục bộ
Thiết kế tấm mặt 2-GANG EU/UK tiêu chuẩn
① Bộ chuyển đổi tương tự XLR sang Dante® 1x 2x Đầu vào & 2x Đầu ra
② Đầu nối Phoenix 1x 2pin-3,5mm (nam)
③ 1× Hướng dẫn sử dụng
|

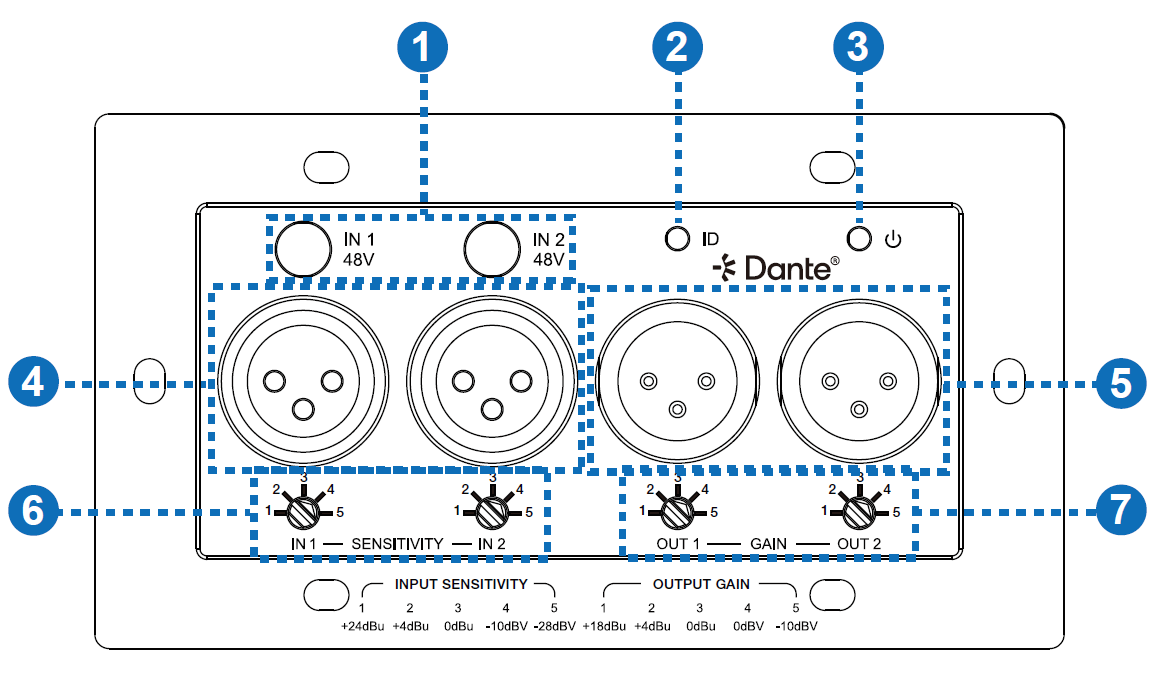

KHÔNG. |
Tên |
Mô tả chức năng |
|
1 |
TRONG 1/2 Nút 48V và đèn LED chiếu sáng ngược |
Nhấn nút để bật nguồn ảo 48V của kênh đầu vào âm thanh MIC 1/2, sau đó đèn LED đèn nền tương ứng bật. |
|
2 |
Đèn LED ID (màu xanh lá) |
Chiếu sáng để hỗ trợ nhận dạng thiết bị thông qua Bộ điều khiển Dante. |
|
3 |
Nguồn (màu xanh lá cây) |
▪ Sáng bật: Thiết bị được bật bật bởi PoE hoặc cục bộ Nguồn cung cấp 12VDC. ▪ Đèn tắt: Thiết bị bị tắt nguồn. |
|
4 |
Cổng đầu vào âm thanh |
Cổng đầu vào âm thanh tương tự XLR cân bằng/không cân bằng 1/2, được kết nối với các thiết bị nguồn âm thanh tương tự MIC/LINE. |
|
5 |
Cổng đầu ra âm thanh |
Cổng đầu ra âm thanh tương tự XLR cân bằng/không cân bằng 1/2, được kết nối với thiết bị nguồn âm thanh tương tự. |
|
6 |
Nút Audio IN 1/2 |
Núm điều chỉnh độ nhạy 5 cấp cho kênh đầu vào âm thanh analog 1/2. Các mũi tên núm biểu thị: 1. +24dBu, 2. + 4dBu, 3. 0dBu, 4. -10dBv, 5. -28dBv. |
|
7 |
Nút AudioOUT 1/2 |
Núm điều chỉnh mức tăng 5 cấp cho kênh đầu ra âm thanh analog 1/2. Mũi tên núm cho biết: 1. +18dBu, 2. + 4dBu, 3. 0dBu, 4. 0dBv, 5. -10dBv. |
|

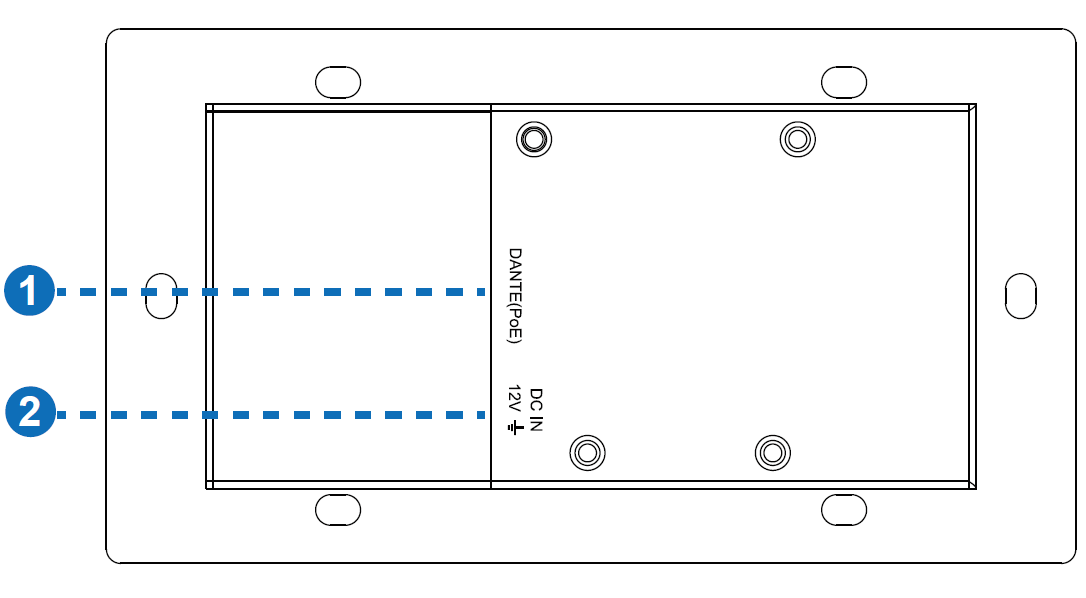

KHÔNG. |
Tên |
Mô tả chức năng |
|
1 |
DANTE (PoE) hải cảng |
Cổng đầu vào/đầu ra âm thanh kỹ thuật số Dante® 100M, được kết nối với Mạng Chuyển đổi qua đường truyền RJ45, hỗ trợ nguồn điện PD. Đèn LED LIÊN KẾT màu xanh lá cây luôn sáng sau khi kết nối bình thường. Đèn LED DATA màu vàng đang nhấp nháy khi có việc truyền dữ liệu. |
|
2 |
Cổng DC IN |
Cổng đầu vào nguồn 12VDC/500mA. Thiết bị có thể được cấp nguồn thông qua hai phương pháp: ▪ Nguồn điện 12VDC/500mA cục bộ. ▪ PoE từ Network Switch. Thiết bị hoạt động như PD cách thức. |
|
Sự liên quan |
|||||
|
|
Bảng điều khiển phía trước |
1x đèn LED nguồn [Màu xanh lục] 1x đèn LED ID [Màu xanh lục] 2x Nút MIC Phantom Nguồn 48V có đèn nền LED [Màu xanh lục] 2x Âm thanh trong [XLR 3 chân, Nữ] [Âm thanh LINE, Kết nối cân bằng/không cân bằng, Mức đầu vào tối đa 24dBu] [Âm thanh MIC, Kết nối cân bằng/không cân bằng, Mức đầu vào tối đa 50mVRMS, nguồn ảo 48V] 2x Âm thanh Out [XLR 3 chân, Nam, âm thanh analog, Kết nối cân bằng/ không cân bằng, Mức đầu ra tối đa 18dBu] |
|||
|
|

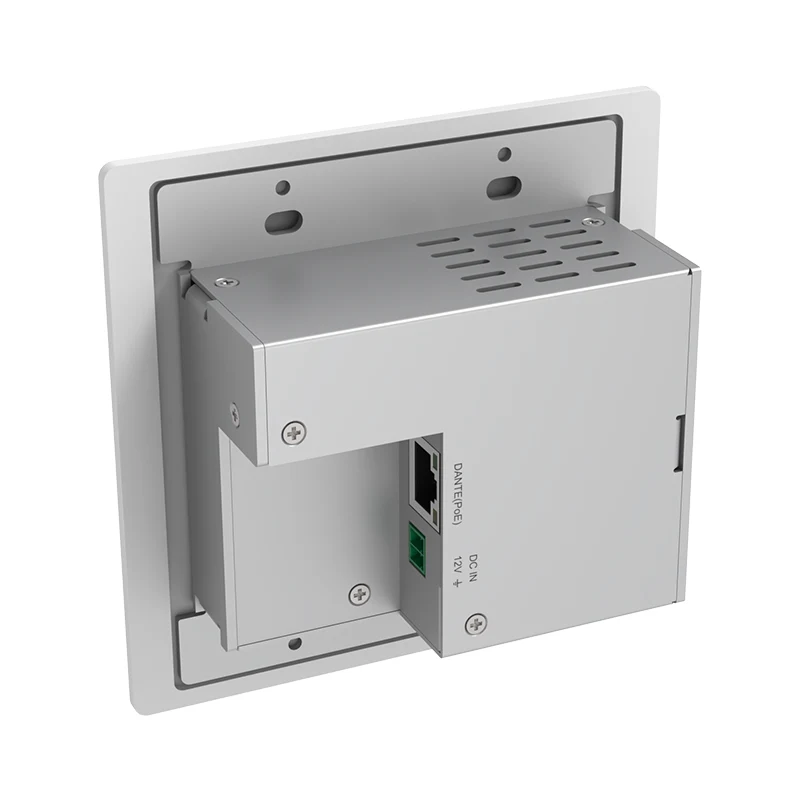

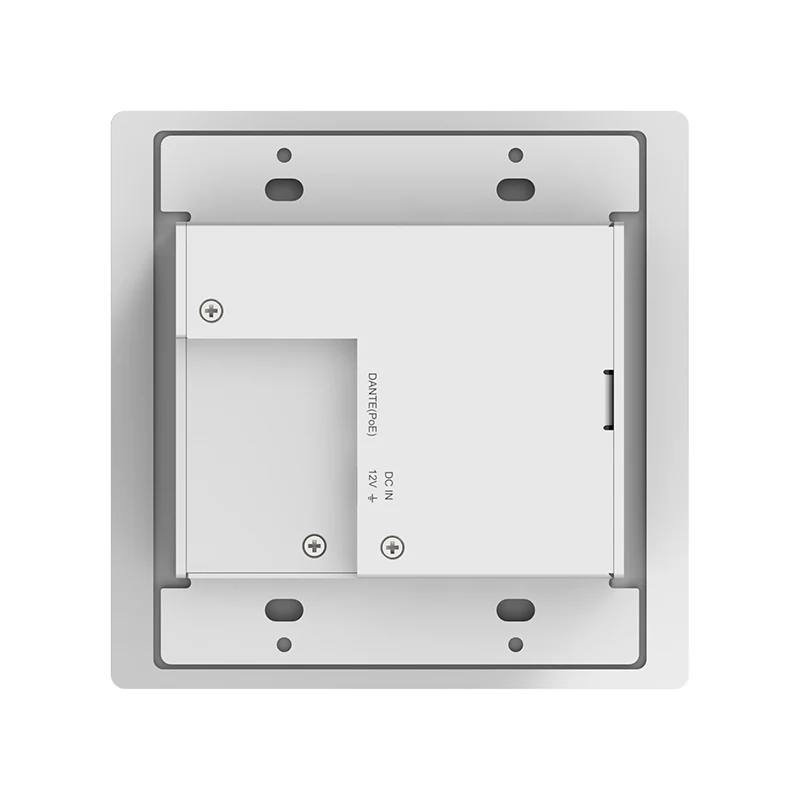

Bảng điều khiển phía sau |
1x DANTE [đầu nối RJ45, PoE] [Đầu vào/ra âm thanh kỹ thuật số, PCM 2CH 44.1K-96KHz 16/24Bit] 1x DC/12V [đầu nối phượng hoàng 2pin-3,5mm] [12VDC/ 500mA] |
|||
|
|
Cơ khí |
||||
|
|
Nhà ở |
Tấm nhôm + Khung sắt |
|||
|
|
Màu sắc |
Bảng màu trắng + khung màu bạc |
|||
|
|
Kích thước |
Tấm tường: 136mm [W] x 75mm [H] x 40,7mm [D] Tấm mặt: 146mm [W] x 85mm [H] x 5mm [D] |
|||
|
|
Cân nặng |
Không có tấm mặt: 275g Với tấm mặt: 347g |
|||
|
|
Nguồn điện |
1. PoE/PD (Lớp 1 IEEE 802.3af) 2. DC 12V (đối với trường hợp mà Switch không hỗ trợ PoE) |
|||
|
|
Mức tiêu thụ điện năng |
3,6W (Tối đa) |
|||
|
|
Nhiệt độ hoạt động |
32°F ~ 104°F / 0°C ~ 40°C |
|||
|
|
Nhiệt độ lưu trữ |
-4°F ~ 140°F / -20°C ~ 60°C |
|||
|
|
Độ ẩm hoạt động |
20% ~ 80% (độ ẩm tương đối, không ngưng tụ) |
|||
|
|
Độ ẩm lưu trữ |
10% ~ 90% (độ ẩm tương đối, không ngưng tụ) |
|||
|
Kỹ thuật |
|
||||
|
Mẫu số |
DPX22-US |
|
|||
|
Tên |
Bộ chuyển đổi Dante XLR tương tự 2CH |
|
|||
|
Băng thông mạng |
100M |
|
|||
|
Phương pháp điều khiển |
Bộ điều khiển Dante® |
|
|||
|
Độ trễ âm thanh |
Độ trễ của thiết bị Dante® có thể định cấu hình (Hỗ trợ cấu hình 1, 2 hoặc 5 mili giây bằng Bộ điều khiển Dante®) |
|
|||
|
Định dạng âm thanh |
DANTE [Vào/ra âm thanh kỹ thuật số, PCM 2CH 44.1K-96KHz 16/24Bit] LINE Trong [âm thanh analog, Kết nối cân bằng/không cân bằng, Mức đầu vào tối đa 24dBu] MIC Trong [âm thanh analog, Kết nối cân bằng/không cân bằng, Mức đầu vào tối đa 50mVRMS] LINE Out [âm thanh analog, Kết nối cân bằng/không cân bằng, Mức đầu ra tối đa 18dBu] |
|
|||
|
Thông số âm thanh |
Trở kháng đầu ra |
300 Ohm |
|
||
|
|
Mức đầu ra (Tối đa) |
18dBu (Tối đa) |
|
||
|
|
Tần suất phản hồi |
20Hz đến 20kHz (-/+0,5dB) |
|
||
|
|
Phạm vi động |
> 90dB@0dBu, 1kHzTrọng số A |
|
||
|
|
Tỷ lệ âm thanh S/N |
> 90dB@0dBu, 1kHzTrọng số A |
|
||
|
|
Audio THD+N |
< 0,015% tại +4dBu, 1KHz |
|
||
|
Khoảng cách truyền |
328ft/100m (CAT6/6A/7) |
|
|||
|
Bảo vệ ESD |
IEC 61000-4-2: ±8kV (Xả qua khe hở không khí) & ±4kV (Phóng tiếp xúc) |
|
|||
①Bảo hành:
Tất cả các sản phẩm của chúng tôi đã được kiểm tra trước khi vận chuyển;
Chúng tôi có thể cung cấp Bộ chuyển đổi Dante Line 2CH với thời gian bảo hành 1 năm. (Sau thời gian đảm bảo chất lượng, chúng tôi bắt đầu tính phí dịch vụ bảo trì phù hợp.)
②Giao hàng:
Thứ tự mẫu: hoặc thứ tự mẫu, chúng tôi có thể gửi trong 1-3 ngày
Đặt hàng số lượng lớn: t phụ thuộc vào số lượng, thông thường là 10-15 ngày.
③Vận chuyển:
Tất cả các sản phẩm của chúng tôi sẽ được vận chuyển bằng FedEx/DHL/UPS/TNT hoặc vận tải đường biển. Ngoài ra chúng tôi có thể gửi đến đại lý của bạn ở Trung Quốc.
Q1: Bạn có cung cấp dịch vụ OEM & ODM không?
Trả lời: Có, Chúng tôi có thể cung cấp Giải pháp OEM hoặc ODM tùy thuộc vào yêu cầu của khách hàng
Q2. Nếu số lượng ít hơn số lượng tối thiểu thì tôi có thể đặt hàng được không?
A2. Tất nhiên, bạn có thể đặt hàng mẫu để thử nghiệm và kiểm tra chất lượng. Chúng tôi chú ý hơn đến việc đặt hàng mẫu
Câu 3: Tiêu chuẩn chất lượng sản phẩm của bạn là gì?
A3: Sản phẩm của chúng tôi đã được phê duyệt chứng chỉ CE, ROHS, FCC
Q4: Nơi nào sẽ sử dụng thiết bị FHBAudio?
Sản phẩm của chúng tôi được sử dụng rộng rãi trên nhiều lĩnh vực khác nhau, bao gồm Hội nghị quốc tế, tổ chức chính phủ, tổ chức ngân hàng, trung tâm tôn giáo như Nhà thờ, Sân bay, cơ quan Nghị viện, tổ chức giáo dục, Khách sạn và Hội trường doanh nghiệp tư nhân, cùng nhiều lĩnh vực khác. Phạm vi ứng dụng đa dạng này làm nổi bật tính linh hoạt và độ tin cậy của các sản phẩm của chúng tôi, khiến chúng trở thành lựa chọn đáng tin cậy cho nhiều khách hàng và ngành công nghiệp.
Câu 5: Lợi ích của âm thanh Dante là gì?
Câu trả lời 5: Âm thanh Dante cung cấp giải pháp hợp lý và hiệu quả để truyền âm thanh chất lượng cao qua mạng Ethernet tiêu chuẩn. Bằng cách tận dụng công nghệ Dante, người dùng có thể dễ dàng gửi và nhận nhiều kênh âm thanh thông qua một cáp mạng, giảm đáng kể nhu cầu đi dây truyền thống cồng kềnh. Hệ thống này cung cấp tính linh hoạt, khả năng mở rộng và độ tin cậy đặc biệt, khiến nó trở nên lý tưởng cho các ứng dụng âm thanh trực tiếp, phát sóng và âm thanh được cài đặt. Với hiệu suất thời gian thực và tích hợp liền mạch trên nhiều thiết bị khác nhau, Dante đơn giản hóa kết nối mạng âm thanh trong khi vẫn duy trì chất lượng tín hiệu vượt trội và độ trễ thấp.
