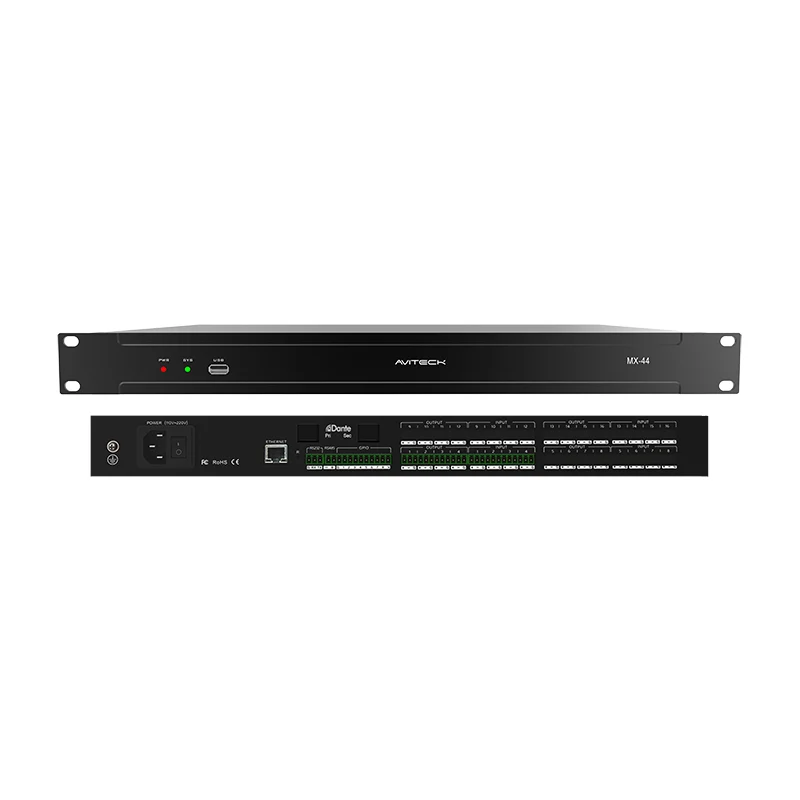

A ma trận âm thanh kỹ thuật sốhệ thống định tuyến âm thanh từ nhiều đầu vào đến đầu ra đã chọn, cho phép các nguồn âm thanh khác nhau phục vụ các vùng hoặc nhóm loa khác nhau. Tùy thuộc vào kiểu máy, hệ thống cũng có thể cung cấp khả năng xử lý tín hiệu số (DSP), chẳng hạn như cân bằng, độ trễ, lọc chéo và giới hạn. Những chức năng này làm cho hệ thống ma trận trở nên hữu ích trong các phòng hội nghị, cơ sở giáo dục, địa điểm khách sạn, tòa nhà thương mại và các ứng dụng âm thanh được cài đặt khác.

Mặc dù giao diện điều khiển và các chức năng sẵn có khác nhau tùy theo sản phẩm nhưng quy trình làm việc cơ bản vẫn tương tự nhau: kiểm tra đường dẫn tín hiệu, định cấu hình định tuyến, đặt mức thích hợp, chỉ áp dụng xử lý cần thiết, lưu cấu hình và xác minh toàn bộ hệ thống. Luôn tham khảo hướng dẫn sử dụng cho từng model cụ thể trước khi thay đổi cài đặt.

1. Tìm hiểu hệ thống trước khi vận hành

Trước khi mở phần mềm điều khiển, hãy xác định đầu vào, đầu ra, thiết bị được kết nối và vùng âm thanh dự định của hệ thống. Đầu vào có thể bao gồm micrô, trình phát đa phương tiện, máy tính hoặc âm thanh nhận được qua mạng. Đầu ra có thể cấp nguồn cho bộ khuếch đại công suất, loa hoạt động, thiết bị ghi âm hoặc hệ thống âm thanh khác.

Luồng tín hiệu âm thanh cơ bản

Đường dẫn tín hiệu điển hình là: Nguồn âm thanh → Đầu vào ma trận → Định tuyến / Trộn → Xử lý đầu ra → Bộ khuếch đại hoặc Loa hoạt động. Thứ tự chính xác và các khối xử lý có sẵn tùy thuộc vào thiết bị.

Trước khi thực hiện thay đổi, hãy xác nhận đầu vào vật lý hoặc mạng nào tương ứng với từng nguồn và đầu ra nào cung cấp cho mỗi đích. Xóa nhãn kênh giúp giảm lỗi định tuyến trong quá trình thiết lập và bảo trì trong tương lai.

2. Chuẩn bị thiết bị và giao diện điều khiển

Hoàn thành các bước kiểm tra này trước khi định cấu hình hệ thống:

· Xác nhận rằng ma trận, bộ khuếch đại, nguồn và kết nối mạng được lắp đặt như dự kiến.

· Kiểm tra trạng thái nguồn, cáp và mạng nếu có.

· Mở phần mềm điều khiển hoặc giao diện web được chỉ định trong hướng dẫn sử dụng sản phẩm.

· Kết nối với đúng thiết bị và xác nhận rằng thông tin kênh hoặc thiết bị được hiển thị phù hợp với cài đặt.

· Đổi tên đầu vào và đầu ra bằng các nhãn tiện dụng, chẳng hạn như “Lectern Mic”, “PC Audio”, “Room A” hoặc “Lobby Loa” nếu giao diện hỗ trợ đặt tên kênh.

Đừng cho rằng mọi ma trận đều sử dụng cùng bố cục phần mềm, phương thức kết nối hoặc tên menu giống nhau. Làm theo hướng dẫn để biết chính xác mẫu máy và phiên bản chương trình cơ sở.

3. Định cấu hình định tuyến ma trận âm thanh

Định tuyến ma trận xác định tín hiệu đầu vào nào được gửi đến đầu ra nào. Một nguồn duy nhất có thể cần phải tiếp cận một số khu vực, trong khi các nguồn khác có thể cần được cách ly ở một phòng hoặc điểm đến cụ thể.

1. Mở chế độ xem ma trận hoặc định tuyến trong giao diện điều khiển của thiết bị.

2. Xác định các kênh đầu vào và đầu ra cần thiết bằng cách sử dụng nhãn được chuẩn bị trong quá trình thiết lập.

3. Chỉ định từng nguồn cho đích dự định theo thiết kế hệ thống.

4. Kiểm tra mọi cấp điểm giao nhau, cấp gửi hoặc kiểm soát kích hoạt định tuyến có sẵn trước khi bật đường dẫn.

5. Kiểm tra từng tuyến đường bằng nguồn âm thanh đã biết ở mức thấp, an toàn và xác nhận rằng âm thanh chỉ đến được các điểm đến dự kiến.

Nếu âm thanh xuất hiện ở sai loa hoặc sai vùng, hãy kiểm tra lại việc gán định tuyến và nhãn kênh trước khi thay đổi bộ cân bằng hoặc các thông số DSP khác.

4. Điều chỉnh mức đầu vào và đầu ra

Cấu trúc khuếch đại chính xác giúp duy trì tín hiệu rõ ràng đồng thời giảm nguy cơ nhiễu, méo hoặc cắt. Bắt đầu với mức vừa phải và tăng dần trong khi theo dõi các chỉ báo tín hiệu và nghe ở mức âm lượng phù hợp.

Mức đầu vào

Đặt mức tăng nguồn hoặc đầu vào sao cho nội dung chương trình thông thường tạo ra tín hiệu lành mạnh mà không có dấu hiệu quá tải liên tục. Nguồn micrô và mức đường truyền có thể yêu cầu cài đặt đầu vào khác nhau; sử dụng thông số kỹ thuật nguồn và hướng dẫn sử dụng thiết bị làm tài liệu tham khảo.

Mức đầu ra

Đặt mức đầu ra phù hợp với thiết bị được kết nối và khu vực nghe dự định. Kiểm tra mức đầu ra, mọi cài đặt đầu vào của bộ khuếch đại xuôi dòng và các bộ điều khiển riêng của bộ khuếch đại cùng nhau. Tránh bù đắp cho vấn đề định tuyến hoặc kết nối bằng cách tăng mức tăng đầu ra.

Nếu hệ thống im lặng, hãy kiểm tra trạng thái tắt tiếng, định tuyến, phát lại nguồn, sự hiện diện của tín hiệu đầu vào, mức đầu ra và thiết bị hạ lưu theo thứ tự đó.

5. Áp dụng xử lý DSP khi cần thiết

Nhiềuma trận âm thanh kỹ thuật sốhệ thống bao gồm xử lý tín hiệu số (DSP). Các công cụ có sẵn sẽ khác nhau tùy theo mẫu mã, vì vậy chỉ sử dụng các chức năng đã được xác nhận trong tài liệu sản phẩm.

Xử lý đầu vào

Quá trình xử lý đầu vào có thể được sử dụng để điều chỉnh mức nguồn hoặc âm sắc và trên các kiểu máy được hỗ trợ, để áp dụng các chức năng khác của nguồn. Thực hiện thay đổi theo từng bước nhỏ và so sánh kết quả với tín hiệu ban đầu.

Xử lý đầu ra

Xử lý đầu ra thường được sử dụng để điều chỉnh tín hiệu cho loa hoặc vùng nghe cụ thể. Tùy thuộc vào thiết bị, điều này có thể bao gồm cân bằng (EQ), độ trễ, bộ lọc chéo, phân cực, mức tăng hoặc bộ giới hạn.

Hướng dẫn thực hành

· Cân bằng: khắc phục các vấn đề về âm sắc rõ ràng và làm theo hướng dẫn về loa hoặc thiết kế phòng; tránh tăng giá lớn mà không có lý do rõ ràng.

· Độ trễ: sử dụng khi cần căn chỉnh thời gian giữa các loa hoặc vùng và xác minh kết quả bằng cách nghe hoặc đo.

· Bộ phân tần: sử dụng cài đặt phù hợp với hệ thống loa và cách bố trí bộ khuếch đại; cài đặt chéo không chính xác có thể làm giảm hiệu suất hoặc có nguy cơ hư hỏng.

· Bộ giới hạn: cấu hình theo thiết kế hệ thống và yêu cầu về thiết bị. Đừng cho rằng mọi mô hình đều cung cấp các điều khiển giới hạn giống nhau.

· Phản hồi: giảm mức tăng micrô không cần thiết, xem xét vị trí micrô và loa, đồng thời chỉ sử dụng quy trình xử lý được hỗ trợ như một phần của phương pháp kiểm soát phản hồi rộng hơn.

Tránh thay đổi nhiều tham số DSP cùng một lúc. Điều chỉnh một chức năng, lắng nghe hoặc đo lường kết quả và ghi lại sự thay đổi trước khi chuyển sang chức năng tiếp theo.

6. Lưu và quản lý cài đặt trước cảnh

Nếu hệ thống hỗ trợ cảnh hoặc lưu trữ cài sẵn, hãy lưu cấu hình đã xác minh để có thể gọi lại sau khi khởi động lại hoặc điều chỉnh cho chế độ vận hành khác. Các tùy chọn cài đặt sẵn và lưu trữ khác nhau tùy theo sản phẩm.

6. Hoàn tất và xác minh việc định tuyến, cấp độ và quá trình xử lý cho trường hợp sử dụng dự định.

7. Lưu cấu hình bằng tên rõ ràng, chẳng hạn như “Cuộc họp tiêu chuẩn” hoặc “Chế độ trình bày” nếu việc đặt tên được hỗ trợ.

8. Nếu thiết bị cho phép nhiều cài đặt trước, hãy ghi lại mục đích của từng cài đặt và người được ủy quyền sửa đổi cài đặt đó.

9. Trở lại giá trị đặt trước đã lưu và xác nhận rằng việc định tuyến, cấp độ và quá trình xử lý hoạt động như mong đợi.

10. Ghi lại các cài đặt quan trọng và duy trì bản sao lưu ở nơi phần mềm hoặc thiết bị hỗ trợ.

Không ghi đè lên cấu hình đã biết cho đến khi việc thay thế được kiểm tra. Nếu tải đặt trước hoạt động không mong muốn, hãy tham khảo hướng dẫn sử dụng của mẫu máy để xác nhận những thông số nào được lưu trữ và gọi lại.

7. Xác minh hệ thống hoàn chỉnh

Sau khi cấu hình, hãy kiểm tra đường dẫn tín hiệu đầy đủ từ mỗi nguồn đến từng đích dự định. Sử dụng danh sách kiểm tra để đảm bảo rằng hệ thống đã sẵn sàng hoạt động bình thường.

8. Khắc phục sự cố vận hành thường gặp

Không có đầu ra âm thanh: Kiểm tra nguồn phát lại, tín hiệu đầu vào, chỉ định định tuyến, trạng thái tắt tiếng, mức đầu ra, hệ thống cáp và bộ khuếch đại xuôi dòng hoặc nguồn loa.

Âm thanh đến sai vùng: Kiểm tra điểm giao nhau của ma trận và nhãn đầu vào/đầu ra. Xác nhận các kết nối vật lý so với kế hoạch cài đặt.

Âm thanh bị méo hoặc bị cắt bớt: Giảm mức tăng quá mức của nguồn, đầu vào, đầu ra hoặc bộ khuếch đại. Kiểm tra các chỉ báo tín hiệu ở từng giai đoạn thay vì chỉ giảm đầu ra cuối cùng.

Phản hồi âm thanh: Xem lại vị trí micrô, hướng loa, mức tăng micrô và âm thanh trong phòng. Sử dụng EQ hoặc các công cụ hỗ trợ khác một cách cẩn thận; việc xử lý một mình có thể không giải quyết được nguyên nhân cơ bản.

Phần mềm điều khiển không thể kết nối: Xác minh thiết bị đã chọn, kết nối mạng, cấu hình IP nếu có và mọi yêu cầu truy cập được mô tả trong hướng dẫn sử dụng.

Giá trị đặt trước không khôi phục cài đặt dự kiến: Kiểm tra xem giá trị đặt trước đã chọn có được lưu chính xác hay không và mô hình lưu trữ thông số nào. So sánh với cấu hình cơ sở được ghi lại.

9. Quy trình vận hành được đề xuất

Để có kết quả có thể lặp lại, hãy thực hiện theo trình tự tương tự bất cứ khi nào vận hành hệ thống mới hoặc thực hiện thay đổi cấu hình quan trọng:

11. Xem xét thiết kế hệ thống và xác định tất cả đầu vào và đầu ra.

12. Xác nhận kết nối thiết bị và gắn nhãn kênh.

13. Định cấu hình và kiểm tra định tuyến ma trận.

14. Đặt mức đầu vào và đầu ra.

15. Chỉ áp dụng quy trình xử lý DSP mà ứng dụng yêu cầu.

16. Lưu giá trị đặt trước có tên rõ ràng nếu được hỗ trợ.

17. Chạy thử nghiệm hoàn chỉnh từ nguồn đến đích và ghi lại các cài đặt cuối cùng.

Câu hỏi thường gặp

Sự khác biệt giữa ma trận âm thanh kỹ thuật số và máy trộn thông thường là gì?

Một ma trận tập trung vào việc định tuyến nhiều đầu vào đến nhiều đầu ra. Tùy thuộc vào thiết kế của nó, nó cũng có thể cung cấp các chức năng trộn và DSP. Một bộ trộn thông thường thường được tổ chức xoay quanh việc trộn kênh và quy trình làm việc của bus kết hợp, mặc dù các sản phẩm hiện đại có thể trùng lặp về chức năng.

Ma trận âm thanh kỹ thuật số có cần được cấu hình mỗi lần khởi động không?

Không nhất thiết phải như vậy. Nhiều thiết bị giữ lại cài đặt hoặc cung cấp khả năng thu hồi cài sẵn, nhưng hoạt động khởi động và chức năng bộ nhớ phụ thuộc vào kiểu máy cụ thể. Kiểm tra sổ tay hướng dẫn và kiểm tra hoạt động dự kiến ​​của chu trình điện trong quá trình vận hành thử.

Một đầu vào có thể được gửi đến nhiều đầu ra không?

Nhiều hệ thống ma trận hỗ trợ định tuyến một nguồn tới nhiều đầu ra. Xác nhận các tùy chọn định tuyến có sẵn và mọi điều khiển cấp độ trên mô hình đã chọn.

Ma trận âm thanh kỹ thuật số có thể ngăn chặn phản hồi âm thanh không?

Ma trận có thể đưa ra quy trình xử lý giúp quản lý âm thanh nhưng việc kiểm soát phản hồi cũng phụ thuộc vào vị trí micrô và loa, cấu trúc khuếch đại, âm học trong phòng và thiết kế hệ thống. Đừng cho rằng ma trận sẽ tự động loại bỏ phản hồi.

Có phải tất cả các hệ thống ma trận âm thanh kỹ thuật số đều được vận hành theo cùng một cách?

Không. Quy trình làm việc cốt lõi là tương tự nhau, nhưng các đầu vào, chức năng xử lý, phần mềm điều khiển, hành vi cài sẵn và phạm vi tham số được hỗ trợ sẽ khác nhau tùy theo kiểu máy. Luôn sử dụng tài liệu dành cho thiết bị chính xác.

Sản phẩm và chủ đề liên quan

Khám phá âm thanh FHBma trận âm thanh kỹ thuật sốsản phẩm dành cho các thiết kế hệ thống yêu cầu định tuyến từ đầu vào đến đầu ra linh hoạt và điều khiển âm thanh tập trung. Tùy thuộc vào dự án, các chủ đề liên quan có thể bao gồm xử lý đầu vào và đầu ra DSP, hệ thống âm thanh phòng hội thảo và tích hợp âm thanh nối mạng.

Cần trợ giúp với ứng dụng Ma trận âm thanh của bạn?

Việc chọn hệ thống ma trận phù hợp và định cấu hình nó một cách chính xác bắt đầu bằng việc hiểu số lượng và loại nguồn âm thanh, vùng đầu ra, yêu cầu điều khiển và nhu cầu xử lý. Liên hệ với Thâm Quyến FHB Audio để thảo luận về ứng dụng của bạn và xác định giải pháp phù hợp.
