Bảng điều khiển DSP

Bảng điều khiển DSP

Bảng điều khiển NCP-01 DSP là bảng điều khiển cho MU DSP.

Số lượng phím không dưới 8, không dưới một núm;

Hỗ trợ chức năng do người dùng xác định;

Áp dụng giao thức truyền thông UDP;

Nguồn điện Poe;

Tương thích với MU DSP và cùng một thương hiệu.

Tham số bảng điều khiển DSP:

Bảng điều khiển DSP

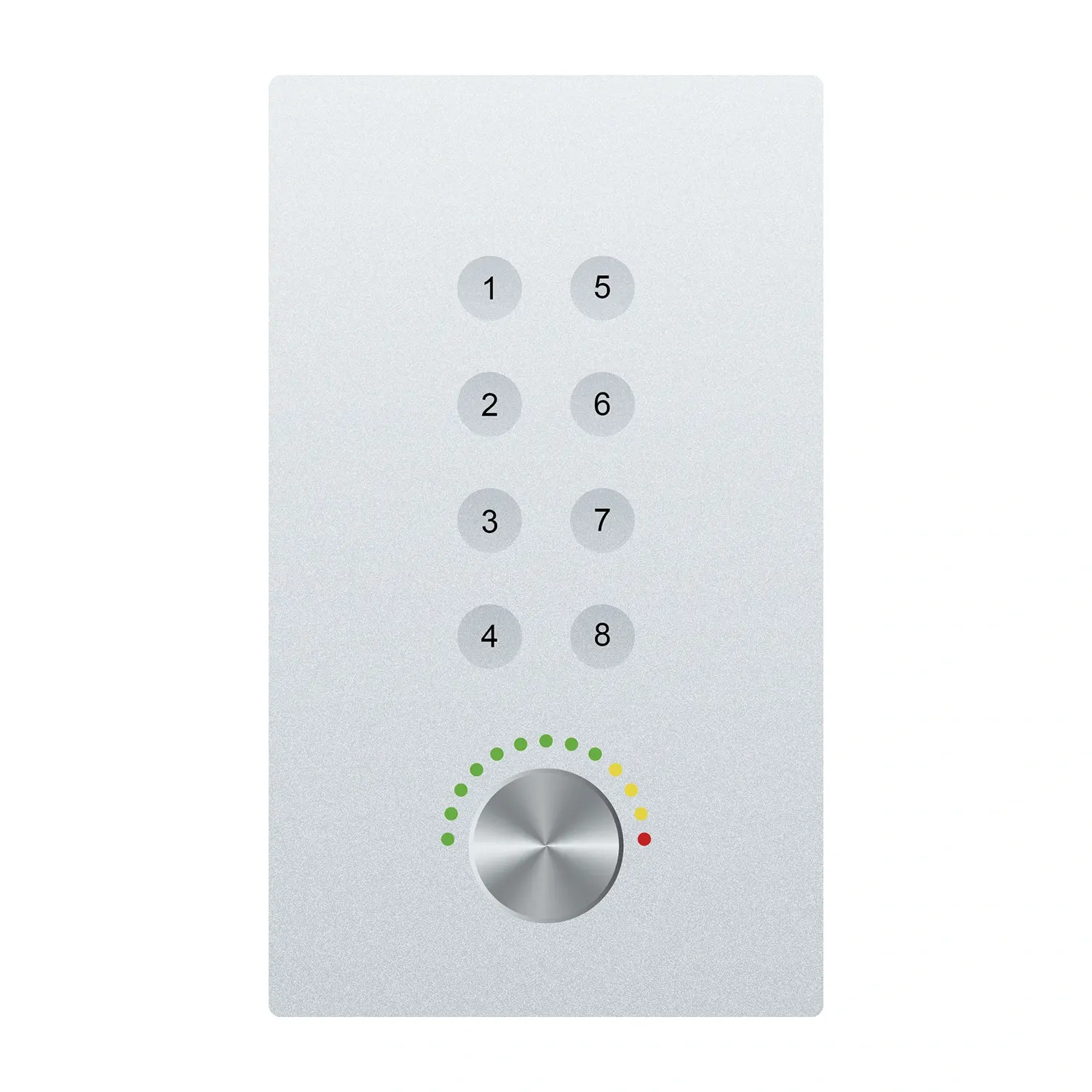

Có 8 phím và một núm trên bảng điều khiển chính. Núm được sử dụng để điều chỉnh mức tăng và 8 phím có thể được sử dụng để nhận ra các chức năng khác nhau thông qua lập trình. Có bốn loại chức năng chính, bao gồm điều chỉnh âm lượng, tắt tiếng, đặt trước và lệnh. Kéo một mục trong khu vực chức năng vào khóa được chỉ định để hoàn thành lập trình của khóa.

Tương tự, sau khi hoàn thành tất cả các chương trình, người dùng có thể sử dụng nút mô phỏng để kiểm tra xem cấu hình có chính xác không.

Hướng dẫn cho các chỉ số hoạt động của bảng điều khiển

1. Chỉ báo khóa giữ lại, biểu thị khóa được cấu hình với chức năng tắt tiếng.

2. Chỉ báo khóa tiếp tục nhấp nháy, cho biết khóa được cấu hình với chức năng khuếch đại. Núm được cấu hình cũng sử dụng và điều chỉnh mức tăng của kênh. 13 Các chỉ số xung quanh núm cho thấy mức tăng.  Chúng được bật hoặc tắt với kích thước tăng. Tất cả 13 chỉ số tắt cho biết mức tăng -72dB trong khi tất cả trên chỉ ra mức tăng 12dB.

3

Hàm lệnh: Dữ liệu lệnh đến từ lệnh điều khiển trung tâm. Vui lòng tham khảo phần 5.
