Bộ xử lý tín hiệu số 8 kênh

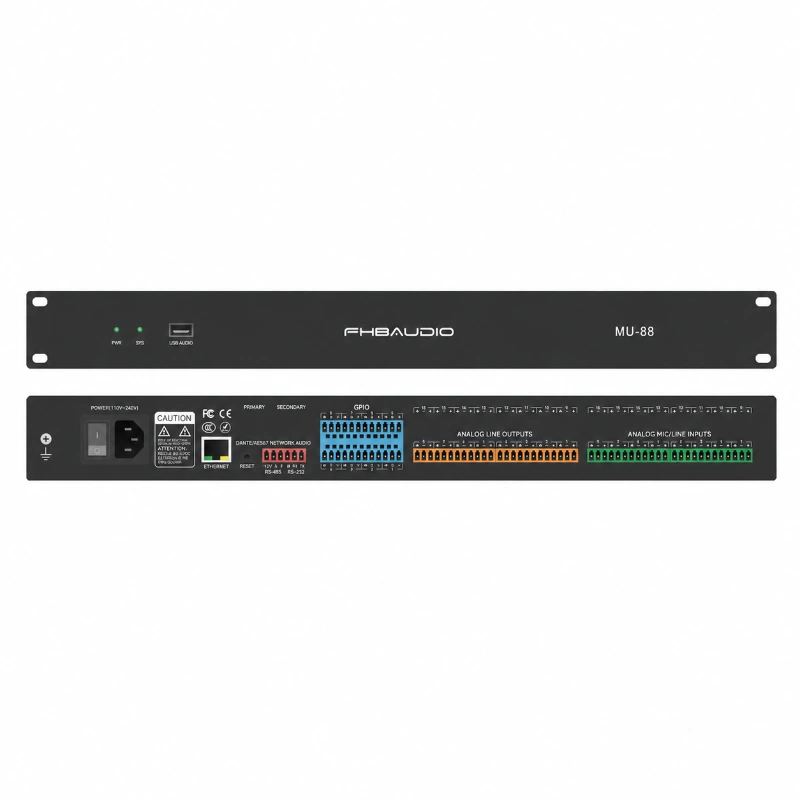

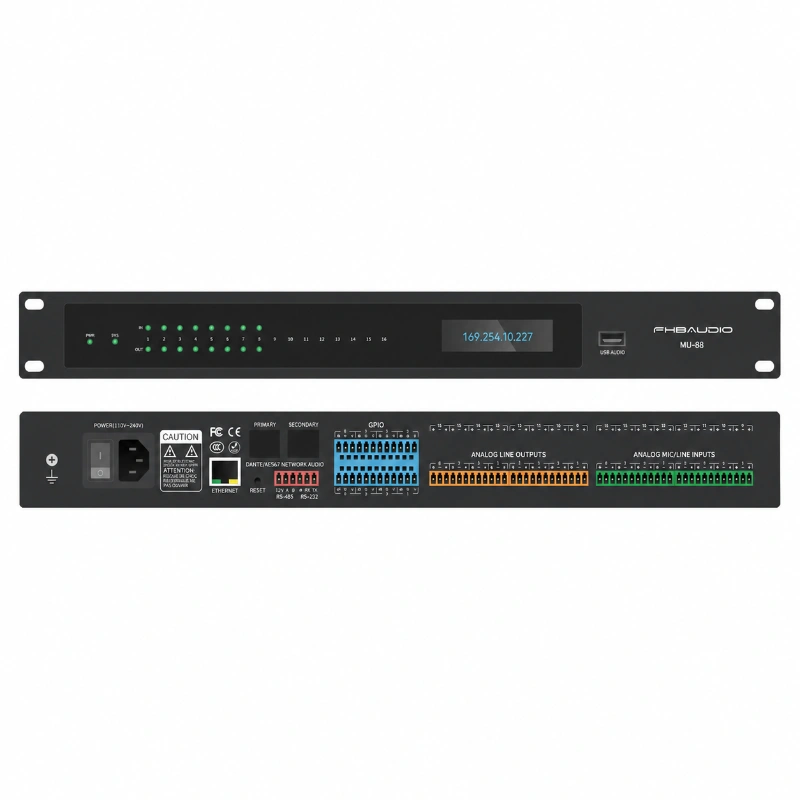

Bộ xử lý tín hiệu kỹ thuật số 8 kênh MU88 là bộ xử lý tín hiệu kỹ thuật số chuyên nghiệp được thiết kế cho các hệ thống âm thanh thương mại yêu cầu kiểm soát độ trộn, tiếng vang và phản hồi chính xác cũng như quản lý âm thanh dựa trên mạng trong một thiết bị không gian giá đỡ duy nhất. Được hỗ trợ bởi công cụ DSP ADI SHARC 21489, nó xử lý 8 đầu vào analog và 8 đầu ra analog với chức năng khử tiếng vang kiểu bus, triệt tiêu phản hồi kênh độc lập và trộn chia sẻ khuếch đại tự động. Thẻ âm thanh USB tích hợp cho phép kết nối trực tiếp với PC để phát nhạc, ghi âm và các nền tảng hội nghị mềm như Zoom và Tencent Meet. Được thiết kế cho các nhà tích hợp và tư vấn AV, MU88 đơn giản hóa thiết kế hệ thống trong phòng hội nghị, lớp học và các địa điểm đa mục đích bằng cách hợp nhất tính năng khử tiếng vang, trộn và định tuyến âm thanh vào một bộ xử lý có thể điều khiển tập trung, giảm không gian giá đỡ và thời gian cài đặt đồng thời cải thiện độ tin cậy hàng ngày cho người dùng cuối.

MU88 thuộc dòng bộ xử lý tín hiệu số sẵn sàng cho Dante của FHB Audio, dành cho các nhà tích hợp cần xử lý âm thanh đáng tin cậy với khả năng giám sát và điều khiển dựa trên mạng. Về cốt lõi, thiết bị này chạy trên bộ xử lý ADI SHARC 21489 hoạt động ở tốc độ 450 MHz SIMD với công suất xử lý 400 MIPS / 1,6 GFLOPS, mang lại cho thiết bị khoảng trống để chạy đồng thời nhiều chức năng DSP mà không tăng thêm độ trễ — độ trễ của hệ thống được giữ ở mức dưới 3 mili giây.

Nguyên tắc làm việc:âm thanh analog đi qua 8 kênh đầu vào cân bằng, được chuyển đổi và xử lý thông qua các giai đoạn trộn, lọc và động của công cụ DSP, sau đó được chuyển đến 8 đầu ra analog cân bằng. AEC loại bus (thời gian đuôi 512 ms, độ hội tụ 60 dB/s, độ sâu khử 60 dB) loại bỏ tiếng vọng khỏi tín hiệu hội nghị, trong khi AFC kênh độc lập áp dụng triệt tiêu phản hồi dựa trên khía cạnh với mức tăng bổ sung lên tới 10 dB trước khi phản hồi. Tính năng khử tiếng ồn ANS, Ducker và bù nhiễu ANC giúp làm sạch thêm đường dẫn tín hiệu, đồng thời tính năng tự động trộn chia sẻ khuếch đại AMC với bộ trộn cổng giúp các phòng có nhiều micrô được cân bằng tự động.

Giá trị cốt lõi:Bộ xử lý tín hiệu kỹ thuật số 8 kênh giảm giá âm thanh của phòng thành một bộ xử lý duy nhất thay vì một chồng bộ trộn, bộ khử tiếng vang và bộ triệt phản hồi riêng biệt, giúp giảm cả chi phí lắp đặt và bảo trì lâu dài. Hỗ trợ điều khiển trung tâm (RS232, RS485, UDP) và GPIO 8 chiều cho phép các nhà tích hợp kết nối MU88 với hệ thống điều khiển của bên thứ ba để khởi động và tắt phòng một chạm.

Ưu điểm của hệ thống:ứng dụng điều khiển PC Windows cho phép kỹ thuật viên chỉnh sửa và lưu trữ nhiều cảnh — chế độ cuộc họp, chế độ thuyết trình hoặc chế độ sự kiện — và bao gồm tính năng khóa màn hình để ngăn những thay đổi vô tình đối với hệ thống trực tiếp. Có thể quản lý tối đa 30 thiết bị từ một giao diện duy nhất và MU88 hỗ trợ tối đa 8 thiết bị hoạt động trực tuyến đồng thời, giúp nó phù hợp cho cả việc cài đặt một phòng và triển khai nhiều phòng lớn hơn được quản lý từ một bảng điều khiển.

Định vị ứng dụng:MU88 phù hợp nhất với các phòng hội thảo, phòng đào tạo, lớp học và phòng họp cỡ trung cần tăng cường giọng nói đáng tin cậy, trộn tự động và điều khiển từ xa mà không cần đến dự án lập trình DSP tùy chỉnh hoàn toàn.

Thông số sản phẩm

Tính năng sản phẩm

Công cụ DSP hiệu suất cao

Được xây dựng trên bộ xử lý SIMD ADI SHARC 21489 @ 450 MHz với công suất xử lý 400 MIPS / 1,6 GFLOPS, MU88 chạy song song việc trộn, lọc và xử lý động trong khi vẫn giữ độ trễ của hệ thống dưới 3 ms, nhờ đó, hội nghị trực tiếp và tăng cường giọng nói luôn phản hồi nhanh.

Thẻ âm thanh USB tích hợp cho hội nghị mềm

Card âm thanh USB một vào/một ra tích hợp kết nối trực tiếp với máy tính xách tay hoặc PC, hỗ trợ các nền tảng phát, ghi âm và hội nghị video mềm như Zoom, Tencent Meet và DingTalk mà không cần bất kỳ phần cứng giao diện âm thanh bổ sung nào.

Loại bỏ tiếng vang loại xe buýt (AEC)

AEC loại bus có thời gian đuôi 512 ms, tốc độ hội tụ 60 dB/s và biên độ khử 60 dB sẽ loại bỏ tiếng vọng trên tất cả các kênh đang hoạt động, giúp những người tham gia từ xa luôn rõ ràng trong các cuộc họp và cuộc gọi video kết hợp.

Ức chế phản hồi kênh độc lập (AFC)

AFC trên mỗi kênh sử dụng thuật toán bộ lọc notch để ngăn chặn phản hồi trên từng micrô một cách độc lập, tăng thêm mức tăng có thể sử dụng lên tới 10 dB trước khi phản hồi trong phòng mở có nhiều micrô trực tiếp.

Khử tiếng ồn và bù đắp

Tính năng khử tiếng ồn xung quanh ANS cải thiện tỷ lệ tín hiệu trên tiếng ồn lên tới 18 dB, trong khi bộ bù tăng tiếng ồn Ducker và ANC tích hợp tự động quản lý tiếng ồn xung quanh và dịch chuyển khuếch đại trong thời gian yên tĩnh hoặc ồn ào.

Tự động trộn chia sẻ lợi ích (AMC)

Tính năng tự động trộn AMC với bộ trộn cổng sẽ tự động cân bằng nhiều micrô đang mở, giảm nhu cầu sử dụng khuếch đại thủ công trong các cuộc họp có nhiều diễn giả đang hoạt động.

Điều khiển trung tâm linh hoạt

Các chế độ điều khiển RS232, RS485 và UDP, cùng với GPIO 8 chiều, cho phép tích hợp với hệ thống điều khiển của bên thứ ba để cấp nguồn một chạm, chuyển đổi tín hiệu và kiểm soát môi trường trong toàn bộ phòng hoặc cơ sở.

Phần mềm điều khiển Windows dựa trên cảnh

Máy khách Windows chuyên dụng cho phép kỹ thuật viên giám sát bộ xử lý, chỉnh sửa và gọi lại các cảnh như chế độ cuộc họp hoặc chế độ sự kiện, đồng thời khóa màn hình để ngăn các thay đổi vô tình — với tối đa 30 thiết bị có thể quản lý được từ một giao diện duy nhất.

Ứng dụng

Phòng hội nghị doanh nghiệp

Cung cấp khả năng tăng cường giọng nói rõ ràng, trộn tự động và các cuộc họp kết hợp không tiếng vang cho phòng họp và không gian hội nghị cỡ trung.

Phòng đào tạo và lớp học

Hỗ trợ môi trường đào tạo và giảng dạy nhiều micrô với tính năng chia sẻ khuếch đại tự động và ngăn chặn phản hồi để mang lại âm thanh rõ ràng nhất quán.

Hội trường đa năng

Xử lý việc chuyển đổi giữa các cảnh trình bày, thảo luận và âm thanh sự kiện thông qua các cấu hình xử lý được định cấu hình trước và có thể thu hồi.

Cơ sở phân phối / nhiều phòng

Quản lý tối đa 8 thiết bị trực tuyến và tối đa 30 thiết bị từ một giao diện điều khiển, đơn giản hóa việc giám sát bộ xử lý trên nhiều phòng.
